Filtre Dungs GF pentru gaz si aer
- Aceste filtre de gaz GF au capacitate mare de stocare a prafului si au fost proiectate pentru protejarea echipamentelor care il urmeaza.
- Poate fi utilizat pentru gaze din familiile 1, 2 si 3 si pentru alte medii gazoase neutre.
- Viteza maxima de curgere este 20 m/s.
- Tipurile GF/1 folosesc conectare prin filet, iar GF/3, GF/4 si GF prin flansa.
- Exista posibilitatea atasarii unor echipamente de masurare a presiunii din interior.
Caracteristici tehnice filtru GF
| Model filtru | Rp | pmax (mbar) | Design | Greutate (kg) | Temp. ambianta (oC) |
|---|---|---|---|---|---|
| Filtru gaz metan GF 505/1 | 1/2 | 500 | MS | 0.7 | -15÷80 |
| Filtru gaz metan GF 507/1 | 3/4 | 0.7 | |||
| Filtru gaz metan GF 510/1 | 1 | 1.1 | |||
| Filtru gaz metan GF 515/1 | 1 1/2 | 1.1 | |||
| Filtru gaz metan GF 520/1 | 2 | 1.9 | |||
| Filtru gaz metan GF 4005/1 | 1/2 | 4000 | VS | 0.7 | -15÷80 |
| Filtru gaz metan GF 4007/1 | 3/4 | 0.7 | |||
| Filtru gaz metan GF 4010/1 | 1 | 1.1 | |||
| Filtru gaz metan GF 4015/1 | 1 1/2 | 1.1 | |||
| Filtru gaz metan GF 4020/1 | 2 | 1.9 |
MS = Priza de presiune
VS = Dop filetat
| Model filtru | DN | pmax (mbar) | Design | Greutate (kg) | Temp. ambianta (oC) |
|---|---|---|---|---|---|
| Filtru gaz natural GF 40040/3 | DN40 | 4000 | VS | 2.8 | -15÷80 |
| Filtru gaz natural GF 40050/4 | DN50 | 4.1 | |||
| Filtru gaz natural GF 40065/4 | DN65 | 6.0 | |||
| Filtru gaz natural GF 40080/4 | DN80 | 8.3 | |||
| Filtru gaz natural GF 40100/4 | DN100 | 12.3 | |||
| Filtru gaz natural GF 40125 | DN125 | 19.5 | |||
| Filtru gaz natural GF 40150 | DN150 | 25.5 | |||
| Filtru gaz natural GF 40200 | DN200 | 40.0 |
VS = Dop filetat
Dimensiuni filtru Dungs (mm)
| Model filtru | A | B | C | D | H |
|---|---|---|---|---|---|
| Filtru gaze naturale GF 505/1 | 120 | 90 | 35 | 55 | 125 |
| Filtru gaze naturale GF 507/1 | 120 | 90 | 35 | 55 | 125 |
| Filtru gaze naturale GF 510/1 | 160 | 105 | 54 | 51 | 159 |
| Filtru gaze naturale GF 515/1 | 160 | 105 | 54 | 51 | 159 |
| Filtru gaze naturale GF 520/1 | 186 | 140 | 75 | 65 | 215 |
| Filtru gaze naturale GF 4005/1 | 120 | 90 | 35 | 55 | 125 |
| Filtru gaze naturale GF 4007/1 | 120 | 90 | 35 | 55 | 125 |
| Filtru gaze naturale GF 4010/1 | 160 | 105 | 54 | 51 | 159 |
| Filtru gaze naturale GF 4015/1 | 160 | 105 | 54 | 51 | 159 |
| Filtru gaze naturale GF 4020/1 | 186 | 140 | 75 | 65 | 215 |
H = spatiul necesar inlocuirii elementului filtrant
| Model filtru | A | B | C | D | H |
|---|---|---|---|---|---|
| Filtre gaz si aer GF 40040/3 | 132 | 195 | 49 | 47 | 96 |
| Filtre gaz si aer GF 40050/4 | 159 | 220 | 69 | 50 | 119 |
| Filtre gaz si aer GF 40065/4 | 194 | 252 | 93 | 95 | 188 |
| Filtre gaz si aer GF 40080/4 | 234 | 300 | 105 | 101 | 206 |
| Filtre gaz si aer GF 40100/4 | 281 | 352 | 119 | 110 | 229 |
| Filtre gaz si aer GF 40125 | 281 | 360 | 182 | 183 | 365 |
| Filtre gaz si aer GF 40150 | 281 | 385 | 257 | 259 | 516 |
| Filtre gaz si aer GF 40200 | 388 | 455 | 236 | 239 | 475 |
H = spatiul necesar inlocuirii elementului filtrant

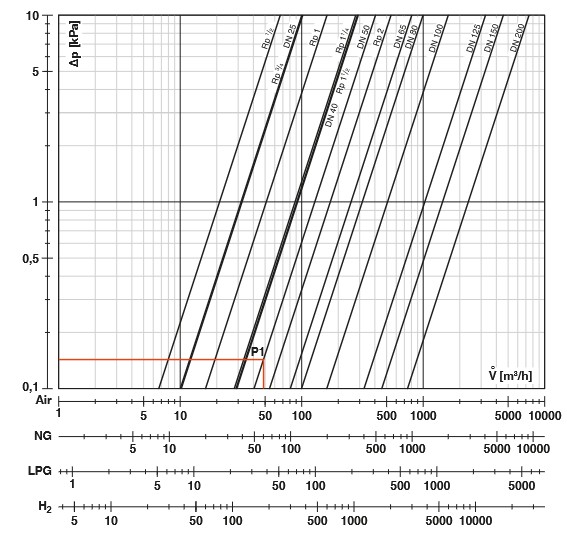

Diagrame de debit
Treceti cu mouse-ul peste diagramele care care nu se vad in detaliu pentru a le mari.
Element filtrant de rezerva
| Model filtru | Cod articol | Model filtru | Cod articol | Model filtru | Cod articol | |||
|---|---|---|---|---|---|---|---|---|
| GF 1005 | GF 5005 | 298174 | GF 60025/50 | 304914 | GF 60025/10 | 304870 | ||
| GF 1007 | GF 5007 | 298174 | GF 60040/50 | 304915 | GF 60040/10 | 304871 | ||
| GF 1010 | GF 5010 | 298175 | GF 60050/50 | 304917 | GF 60050/10 | 304873 | ||
| GF 1012 | GF 5012 | 298176 | GF 60065/50 | 304918 | GF 60065/10 | 304874 | ||
| GF 1015 | GF 5015 | 298176 | GF 60080/50 | 304919 | GF 60080/10 | 304875 | ||
| GF 1020 | GF 5020 | 298177 | GF 60100/50 | 304920 | GF 60100/10 | 304876 | ||
| GF 60125/50 | 304921 | GF 60125/10 | 304877 | |||||
| GF 60150/50 | 304922 | GF 60150/10 | 304878 | |||||
| GF 60200/50 | 304923 | |||||||
Pentru filtrele GF 10 si GF 50 pachetul contine 5 elemente filtrante si 5 O-ringuri
Pentru filtrele GF 60 pachetul contine un element filtrant si un O-ring
| Model filtru | Cod articol | Model filtru | Cod articol | |
|---|---|---|---|---|
| GF 505/1 | 222687 | GF 40040/3 | 222691 | |
| GF 507/1 | 222687 | GF 40050/4 | 257124 | |
| GF 510/1 | 222688 | GF 40065/4 | 222693 | |
| GF 515/1 | 222688 | GF 40080/4 | 222694 | |
| GF 520/1 | 222689 | GF 40100/4 | 222695 | |
| GF 4005/1 | 222687 | GF 40125 | 222696 | |
| GF 4007/1 | 222687 | GF 40150 | 222697 | |
| GF 4010/1 | 222688 | GF 40200 | 222698 | |
| GF 4015/1 | 222688 | |||
| GF 4020/1 | 222689 | |||
Preturi
| Cod | Model | Preturi fara TVA |
|---|---|---|
| 297617 | Filtru GF 1005 | 0.00 |
| 297473 | Filtru GF 1007 | 0.00 |
| 297526 | Filtru GF 1010 | 0.00 |
| 297655 | Filtru GF 1012 | 0.00 |
| 296690 | Filtru GF 1015 | 0.00 |
| 228192 | Filtru GF 1020 | 0.00 |
| 297658 | Filtru GF 5005 | 0.00 |
| 297659 | Filtru GF 5007 | 0.00 |
| 292555 | Filtru GF 5010 | 0.00 |
| 297660 | Filtru GF 5012 | 0.00 |
| 297661 | Filtru GF 5015 | 0.00 |
| 297662 | Filtru GF 5020 | 0.00 |
| 308459 | Filtru GF 60025/50 | 0.00 |
| 279853 | Filtru GF 60040/50 | 0.00 |
| 279854 | Filtru GF 60050/50 | 0.00 |
| 279855 | Filtru GF 60065/50 | 0.00 |
| 279856 | Filtru GF 60080/50 | 0.00 |
| 279857 | Filtru GF 60100/50 | 0.00 |
| 279858 | Filtru GF 60125/50 | 0.00 |
| 279859 | Filtru GF 60150/50 | 0.00 |
| 279860 | Filtru GF 60200/50 | 0.00 |
| 308526 | Filtru GF 60025/10 | 0.00 |
| 294774 | Filtru GF 60040/10 | 0.00 |
| 294775 | Filtru GF 60050/10 | 0.00 |
| 294776 | Filtru GF 60065/10 | 0.00 |
| 294777 | Filtru GF 60080/10 | 0.00 |
| 294778 | Filtru GF 60100/10 | 0.00 |
| 294779 | Filtru GF 60125/10 | 0.00 |
| 294780 | Filtru GF 60150/10 | 0.00 |
| Modele scoase din gama principala de produse Dungs: | ||
| 066191 | Filtru GF 505/1 - Rp 1/2 MS | 0.00 |
| 066209 | Filtru GF 507/1 - Rp 3/4 MS | 0.00 |
| 066217 | Filtru GF 510/1 - Rp 1 MS | 0.00 |
| 066225 | Filtru GF 515/1 - Rp 1 1/2 MS | 0.00 |
| 066233 | Filtru GF 520/1 - Rp 2 MS | 0.00 |
| 228073 | Filtru GF 4005/1 - Rp 1/2 VS | 0.00 |
| 228074 | Filtru GF 4007/1 - Rp 3/4 VS | 0.00 |
| 228075 | Filtru GF 4010/1 - Rp 1 VS | 0.00 |
| 228076 | Filtru GF 4015/1 - Rp 1 1/2 VS | 0.00 |
| 228077 | Filtru GF 4020/1 - Rp 2 VS | 0.00 |
| 222637 | Filtru GF 40040/3 - DN 40 VS | 0.00 |
| 222638 | Filtru GF 40050/3 - DN 50 VS | 0.00 |
| 256408 | Filtru GF 40050/4 - DN 50 VS | 0.00 |
| 256409 | Filtru GF 40065/4 - DN 65 VS | 0.00 |
| 256410 | Filtru GF 40080/4 - DN 80 VS | 0.00 |
| 256411 | Filtru GF 40100/4 - DN 100 VS | 0.00 |
| 218162 | Filtru GF 40125 - DN 125 VS | 0.00 |
| 218163 | Filtru GF 40150 - DN 150 VS | 0.00 |
| 218164 | Filtru GF 40200 - DN 200 VS | 0.00 |
In cazul in care pretul lipseste sau pentru o lista de discount-uri contactati-ne direct pentru a primi o oferta.
