Multibloc gaz MBC Dungs
- Aceste blocuri multifunctionale MBC de control al gazului combina un filtru, un regulator, doua vane clasa A si un presostat. Reprezinta cea mai noua si moderna serie de blocuri de gaz produse de Dungs
- Constructia de tip modulanta permite o varietate de combinatii pentru sistemele de control si de siguranta ale gazului.
- Modelele MBC-65 - MBC-120 functioneaza intr-o singura treapta. In cazul modelelor MBC-...-SE servo-regulatorul presiunii permite un amestec optim pentru arzatoarele cu aer insuflat si cu premixare, care sunt cu mai multe trepte sau modulante.
- Cele doua vane sunt cu inchidere si deschidere rapida, iar microfiltrul are gradul de filtrare variabil in functie de tip (v. tabel)
- Se pot folosi multe tipuri de presostate: GW A5, GW A2, NB A2, UB A2. In mod standard sunt echipate cu presostate GW 150 A5.
- Regulator de presiune foloseste un arc pentru presiunea de referinta, care nu poate fi inlocuit in cazul MBC-65 si MBC-120. Pentru modelele mai mari regulatoarele au un set de arcuri care pot fi schimbate pentru domenii diferite de presiune.
- Exista optiunea instalarii unui impuls extern la modelele MBC-1900 - 5000.
- In cazul in care sunt diferente mici de presiune, viteza de curgere poate sa fie ridicata.
- Usor de instalat si cu greutate mica.
- Modelele MBC-...-SE sunt folosite si pentru a inlocui vechile vane duble DMV-SE iar MBC-...-VEF vanele duble DMV-VEF.
- Sunt potrivite pentru gaze din familiile 1, 2, 3 si pentru alte medii gazoase neutre.
- Vederi detaliate ale modelelor disponibile (treceti cu mouse-ul peste imagini pentru a le mari):
Scheme de principiu in sectiune MBC Dungs
Treceti cu mouse-ul peste imaginile care care nu se vad in detaliu pentru a le mari.
| Multibloc gaz MBC-65-120-DLE | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Microfiltru | 7 | Duza | 13 | Reglare debit principal | ||
| 2 | Intrare P1 | 8 | Iesire P2 | 14 | Reglare presiune nominala | ||
| 3 | Carcasa | 9 | Vana debit principal | 15 | Reglare debit pornire | ||
| 4 | Arc regulator presiune | 10 | Vana gaz pornire | 16 | Carcasa solenoid V1, V2 | ||
| 5 | Membrana regulator presiune | 11 | Amortizor | 17 | Conexiune electrica | ||
| 6 | Capac | 12 | Servoregulator presiune | 18 | Setare timp deschidere (doar pt MBC-120) |
||
| Multibloc gaz MBC-300-1200-SE | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Regulator de presiune | 7 | Carcasa | 13 | Arc de inchidere V2 | ||
| 2 | Arc de reglare | 8 | Miez mobil V1 | 14 | Miez mobila V2 | ||
| 3 | Flansa de conectare | 9 | Bobina V1 | 15 | Bobina V2 | ||
| 4 | Microfiltre | 10 | PCB | 16 | Carcasa bobina | ||
| 5 | Vana V1 | 11 | Racord electric | 17 | Reglare presiune gaz pBr | ||
| 6 | Arc de inchidere V1 | 12 | Vana V2 | ||||
| Multibloc gaz MBC-300-1200-VEF | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Regulator de presiune | 8 | Miez mobil V1 | 15 | Bobina V2 | ||
| 2 | Arc de reglare | 9 | Bobina V1 | 16 | Carcasa bobina | ||
| 3 | Flansa de conectare | 10 | PCB | Setari: | |||
| 4 | Microfiltre | 11 | Racord electric | 17 | Raport aer-gaz | ||
| 5 | Vana V1 | 12 | Vana V2 | 18 | Corectie de zero | ||
| 6 | Arc de inchidere V1 | 13 | Arc de inchidere V2 | ||||
| 7 | Carcasa | 14 | Miez mobila V2 | ||||
| Multibloc gaz MBC-1900-5000-SE/VEF | |||||||
|---|---|---|---|---|---|---|---|
| V1 | Vana principala 1 | V4 | Vana de control 4 | pF | Presiune camera ardere | ||
| V2 | Vana principala 2 | p1 | Presiune de intrare | pL | Presiune ventilator | ||
| V3 | Vana de control 3 | p2 | Presiune de iesire | ||||
Caracteristici tehnice bloc gaz MBC
| Model bloc gaz | Cod | Rp/DN | pmax (mbar) | Putere consumata (VA) | piesire (mbar) | Control V1/V2 | Tip filtru |
|---|---|---|---|---|---|---|---|
| MBC-65-DLE-S20 | 232620 | 1/2 | 200 | 25 | 3÷15 | comun | FS 120µm |
| MBC-65-DLE-S40 | 242320 | 4÷37 | |||||
| MBC-65-ND | 251195 | 65 | 0 ± 2 | ||||
| MBC-65-WND | xxxxxx | 0 ± 2 | |||||
| MBC-120-DLE-S20 | 246456 | 3/4 | 360 | 25 | 3÷15 | comun | FS 120µm |
| MBC-120-DLE-S40 | 245875 | 4÷37 | |||||
| MBC-120-ND | 251849 | 100 | 0 ± 2 | ||||
| MBC-120-WND-150 | xxxxxx | - | 0 ± 2 |
FS = sita fina
| Model bloc gaz | Cod | Rp/DN | pmax (mbar) | Putere consumata (VA) | piesire (mbar) | Control V1/V2 | Tip filtru |
|---|---|---|---|---|---|---|---|
| MBC-300-SE-S02 | 261649 | 1 | 100 | 120 | 4÷20 | separat | NF 50µm |
| MBC-300-SE-S22 | 261645 | 360 | 120 | ||||
| 239717 | 360 | 140 | |||||
| MBC-300-SE-S82 | 261644 | 360 | 120 | 5÷80 | |||
| 231961 | 360 | 140 | |||||
| MBC-300-SE-S302 | 261647 | 360 | 120 | 30÷300 | |||
| 241918 | 360 | 140 | |||||
| MBC-300-VEF | 261653 | 360 | 120 | 0.5÷100 | |||
| 241030 | 360 | 140 | |||||
| MBC-300-WND | xxxxxx | 100 | - | 0 ± 2 |
NF = filtru standard albastru
| Model bloc gaz | Cod | Rp/DN | pmax (mbar) | Putere consumata (VA) | piesire (mbar) | Control V1/V2 | Tip filtru |
|---|---|---|---|---|---|---|---|
| MBC-700-SE-S02 | 261667 | 1 1/2 | 100 | 180 | 4÷20 | separat | NF 50µm |
| MBC-700-SE-S22 | 261646 | 360 | 180 | ||||
| 241515 | 360 | 160 | 4÷20 | ||||
| MBC-700-SE-S82 | 261652 | 360 | 180 | 5÷80 | |||
| 242055 | 360 | 160 | |||||
| MBC-700-SE-S302 | 261648 | 360 | 180 | 30÷300 | |||
| 242056 | 360 | 160 | |||||
| MBC-700-VEF | 261654 | 360 | 180 | 0.5÷100 | |||
| 243407 | 360 | 160 | |||||
| MBC-700-WND | xxxxxx | 100 | - | 0 ± 2 |
| Model bloc gaz | Cod | Rp/DN | pmax (mbar) | Putere consumata (VA) | piesire (mbar) | Control V1/V2 | Tip filtru |
|---|---|---|---|---|---|---|---|
| MBC-1200-SE-S02 | 256623 | 2 | 100 | 200 | 4÷20 | separat | NF 50µm |
| MBC-1200-SE-S22 | 245623 | 360 | 4÷20 | ||||
| MBC-1200-SE-S82 | 243408 | 360 | 5÷80 | ||||
| MBC-1200-SE-S302 | 243409 | 360 | 30÷300 | ||||
| MBC-1200-VEF | 243413 | 360 | 0.5÷100 | ||||
| MBC-1200-WND | xxxxxx | 100 | - | 0 ± 2 | |||
| MBC-1900-SE-65 | 241741 | DN 65 | 500 | 190 | 20÷40 | separat | Sita 0.8mm |
| MBC-1900-VEF-65 | 243083 | 360 | 0.5÷100 | ||||
| MBC-3100-SE-80 | 244295 | DN 80 | 500 | 250 | 20÷40 | ||
| MBC-3100-VEF-80 | 244428 | 360 | 0.5÷100 | ||||
| MBC-5000-SE-100 | 244298 | DN 100 | 500 | 250 | 20÷40 | ||
| MBC-5000-VEF-100 | 244301 | 360 | 0.5÷100 |
S = sita
Dimensiuni bloc gaz (mm)
| Model bloc gaz | A | B | C | D | E | F | Greutate (kg) |
|---|---|---|---|---|---|---|---|
| Multibloc gaz MBC-65 | 105 | 148 | 31 | 160 | 226 | 76 | 1.5 |
| Multibloc gaz MBC-120 | 105 | 155 | 37 | 165 | 232 | 82 | 1.6 |
| Model bloc gaz | A | B | C | D | E | F | G | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| Multibloc gaz MBC-300-SE | 95 | 143 | 61 | 175 | 297 | 87 | 236 | 3.6 |
| Multibloc gaz MBC-300-VEF | ||||||||
| Multibloc gaz MBC-700-SE | 126 | 176 | 80 | 187 | 310 | 114 | 267 | 5.1 |
| Multibloc gaz MBC-700-VEF | ||||||||
| Multibloc gaz MBC-1200-SE | 204 | 281 | 96 | 328 | 530 | 161 | 424 | 16.8 |
| Multibloc gaz MBC-1200-VEF |
E = spatiul necesar pentru inlocuirea electromagnetului
| Model bloc gaz | A | B | C | D | E | F | Greutate (kg) |
|---|---|---|---|---|---|---|---|
| Multibloc gaz MBC-1900-SE | 290 | 168 | 246 | 365 | 196 | 414 | 18.4 |
| Multibloc gaz MBC-1900-VEF | |||||||
| Multibloc gaz MBC-3100-SE | 310 | 190 | 292 | 450 | 216 | 482 | 26.0 |
| Multibloc gaz MBC-3100-VEF | |||||||
| Multibloc gaz MBC-5000-SE | 350 | 235 | 329 | 500 | 250 | 564 | 33.3 |
| Multibloc gaz MBC-5000-VEF |
D = spatiul necesar pentru inlocuirea electromagnetului
Diagrame de debit

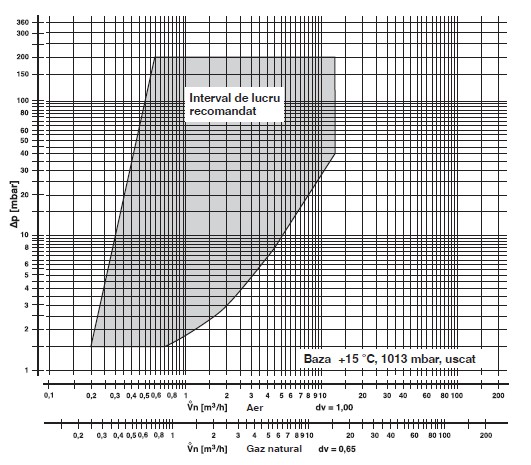

Multibloc gaz type MBC-65

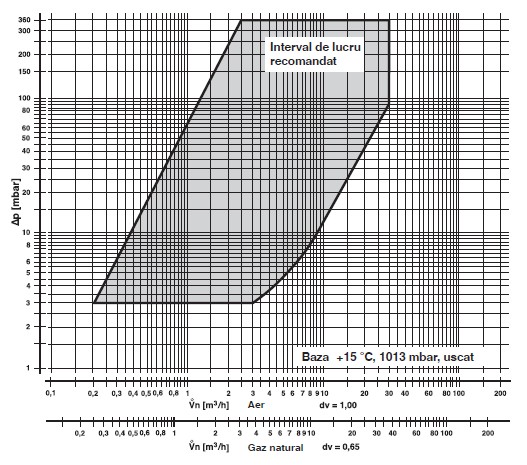

Multibloc gaz MBC-120

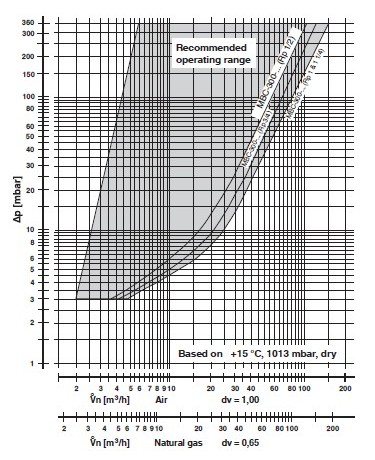

Multibloc gaz MBC-300

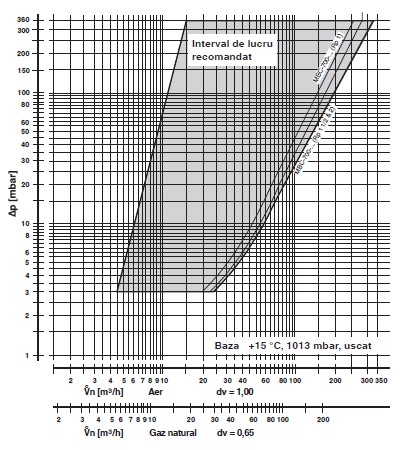

Multibloc gaz MBC-700

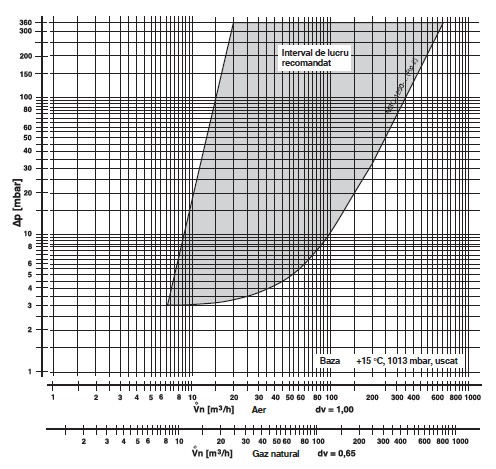

Multibloc gaz MBC-1200

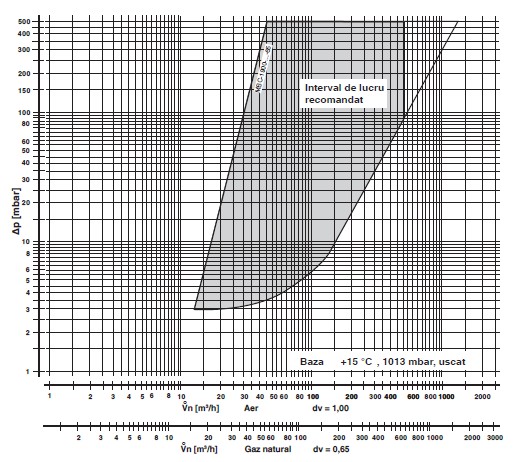

Multibloc gaz MBC-1900

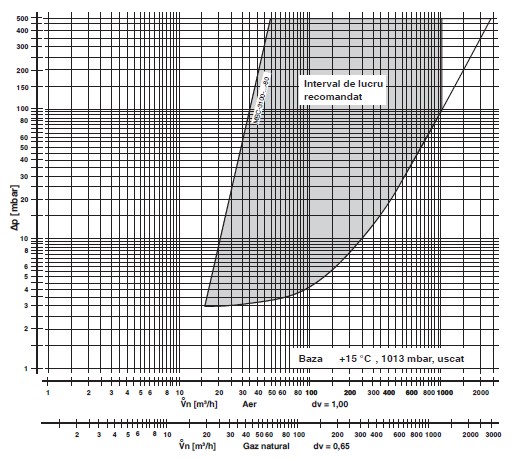

Multibloc gaz MBC-3100

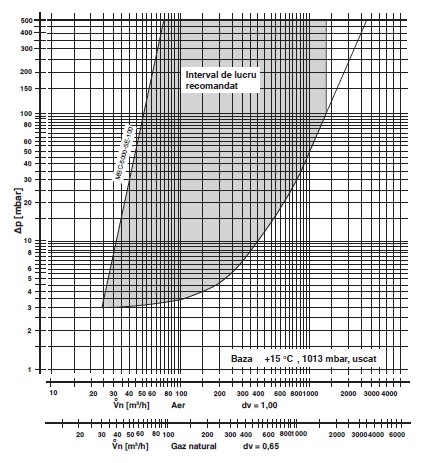

Multibloc gaz MBC-5000
- Pentru mai multe scheme sau mai multe detalii consultati manualul de utilizare.
Treceti cu mouse-ul peste imaginile care care nu se vad in detaliu pentru a le mari.
Preturi MBC Dungs
| Cod | Model | Preturi fara TVA |
|---|---|---|
| 232620 | Bloc gaz MBC-65-DLE-S20 | 0.00 |
| 242320 | Bloc gaz MBC-65-DLE-S40 | 0.00 |
| 251195 | Bloc gaz MBC-65-ND | 0.00 |
| xxxxxx | Bloc gaz MBC-65-WND | 0.00 |
| 246456 | Bloc gaz MBC-120-DLE-S20 | 0.00 |
| 245875 | Bloc gaz MBC-120-DLE-S40 | 0.00 |
| 251849 | Bloc gaz MBC-120-ND | 0.00 |
| xxxxxx | Bloc gaz MBC-120-WND-150 | 0.00 |
| 261649 | Bloc gaz MBC-300-SE-S02 | 0.00 |
| 262478 | Bloc gaz MBC-300-SE-S02 110VAC | 0.00 |
| 261645 | Bloc gaz MBC-300-SE-S22 | 0.00 |
| 261644 | Bloc gaz MBC-300-SE-S82 | 0.00 |
| 261647 | Bloc gaz MBC-300-SE-S302 | 0.00 |
| 261653 | Bloc gaz MBC-300-VEF | 0.00 |
| xxxxxx | Bloc gaz MBC-300-WND | 0.00 |
| 261667 | Bloc gaz MBC-700-SE-S02 | 0.00 |
| 262479 | Bloc gaz MBC-700-SE-S02 110VAC | 0.00 |
| 261646 | Bloc gaz MBC-700-SE-S22 | 0.00 |
| 261652 | Bloc gaz MBC-700-SE-S82 | 0.00 |
| 261648 | Bloc gaz MBC-700-SE-S302 | 0.00 |
| 261654 | Bloc gaz MBC-700-VEF | 0.00 |
| xxxxxx | Bloc gaz MBC-700-WND | 0.00 |
| 256623 | Bloc gaz MBC-1200-SE-S02 | 0.00 |
| 254531 | Bloc gaz MBC-1200-SE-S02 24VDC | 0.00 |
| 245623 | Bloc gaz MBC-1200-SE-S22 | 0.00 |
| 243408 | Bloc gaz MBC-1200-SE-S82 | 0.00 |
| 243409 | Bloc gaz MBC-1200-SE-S302 | 0.00 |
| 243413 | Bloc gaz MBC-1200-VEF | 0.00 |
| xxxxxx | Bloc gaz MBC-1200-WND | 0.00 |
| 241741 | Bloc gaz MBC-1900-SE-65 | 0.00 |
| 243083 | Bloc gaz MBC-1900-VEF-65 | 0.00 |
| 244295 | Bloc gaz MBC-3100-SE-80 | 0.00 |
| 244428 | Bloc gaz MBC-3100-VEF-80 | 0.00 |
| 244298 | Bloc gaz MBC-5000-SE-100 | 0.00 |
| 244301 | Bloc gaz MBC-5000-VEF-100 | 0.00 |
| Modele scoase din gama principala de produse Dungs: | ||
| 239717 | Bloc gaz MBC-300-SE-S22 | 0.00 |
| 231961 | Bloc gaz MBC-300-SE-S82 | 0.00 |
| 241918 | Bloc gaz MBC-300-SE-S302 | 0.00 |
| 241030 | Bloc gaz MBC-300-VEF | 0.00 |
| 241515 | Bloc gaz MBC-700-SE-S22 | 0.00 |
| 242055 | Bloc gaz MBC-700-SE-S82 | 0.00 |
| 242056 | Bloc gaz MBC-700-SE-S302 | 0.00 |
| 243407 | Bloc gaz MBC-700-VEF | 0.00 |
In cazul in care pretul lipseste sau pentru o lista de discount-uri contactati-ne
direct pentru a primi o oferta.
