Regulatoare de presiune gaz Geca 1 bar
- Aceste regulatoare de presiune RG Geca sunt folosite pentru alimentarea arzatoarelor si pe liniile de distributie de gaz metan si GPL in aplicatii domestice si industriale.
- Regulatorul foloseste un sistem cu arc cu obturator echilibrat si dubla membrana de siguranta. Domeniul de presiune depinde de tipul de arc ales.
- Presiuni de intrare de pana la 1 bar si presiune de lucru de pana la 300 mbar.
- Sunt construite conform UNI EN 88 clasa A - grupa 2 si sunt utilizabile cu toate tipurile de gaze naturale, GPL si gaze care nu sunt corozive
- Regulatoarele pot fi optional echipate si cu puncte de testare pe intrare si iesire pe 1/8" NPT. Cand se face comanda, la finalul codului trebuie adaugata terminatia TPIO.
- Materiale de constructie: carcasa din aluminiu turnat Gd-AlSi12Cu - EN AB 46100; membrane: NBR 60Sh - DvGW EN 549; componente plastic: POM/PA66 + 25% Gf.
Schema de principiu in sectiune RG
Treceti cu mouse-ul peste imaginile care nu se vad in detaliu pentru a le mari.
| RG Geca | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Capac etansare | 4 | Conexiune aerisire | 7 | Membrana de lucru | ||
| 2 | Compresor arc | 5 | Membrana de siguranta | 8 | Filtru impuritati | ||
| 3 | Arc | 6 | Membrana de compensare | ||||
| RG Geca | |||||||
|---|---|---|---|---|---|---|---|
| 1 | Capac etansare | 4 | Conexiune aerisire | 7 | Membrana de lucru | ||
| 2 | Compresor arc | 5 | Membrana de siguranta | 8 | Teava detectie | ||
| 3 | Arc | 6 | Membrana de compensare | 9 | Filtru impuritati | ||
Caracteristici tehnice regulatoare presiune Geca
| Model regulator | Racord | pmax de lucru (bar) | Interval presiuni de iesire (mbar) | Temp. ambianta (0C) |
|---|---|---|---|---|
| Regulator RG015-1B | 1/2" | 1 | 10 ÷ 300 | -20 ÷ 60 |
| Regulator RG020-1B | 3/4" | |||
| Regulator RG025-1B | 1" | |||
| Regulator RG032-1B | 1 1/4" | |||
| Regulator RG040-1B | 1 1/2" | |||
| Regulator RG050-1B | 2" | |||
| Regulator RGD25-1B | DN25 | 1 | 10 ÷ 300 | -20 ÷ 60 |
| Regulator RGD32-1B | DN32 | |||
| Regulator RGD40-1B | DN40 | |||
| Regulator RGD50-1B | DN50 |
| Model regulator | Racord | pmax de lucru (bar) | Interval presiuni de iesire (mbar) | Temp. ambianta (0C) | Nivel filtrare (µm) |
|---|---|---|---|---|---|
| Regulator RG015-FT-1B | 1/2" | 1 | 10 ÷ 300 | -20 ÷ 60 | ≤ 50 |
| Regulator RG020-FT-1B | 3/4" | ||||
| Regulator RG025-FT-1B | 1" | ||||
| Regulator RG032-FT-1B | 1 1/4" | ≤ 50 - cartus Viledon | |||
| Regulator RG040-FT-1B | 1 1/2" | ||||
| Regulator RG050-FT-1B | 2" | ||||
| Regulator RGD25-FT-1B | DN25 | 1 | 10 ÷ 300 | -20 ÷ 60 | ≤ 50 |
| Regulator RGD32-FT-1B | DN32 | ≤ 50 - cartus Viledon | |||
| Regulator RGD40-FT-1B | DN40 | ||||
| Regulator RGD50-FT-1B | DN50 |
Dimensiuni regulator presiune Geca (mm)
| Model regulator | A | B | C | Greutate (kg) |
|---|---|---|---|---|
| Regulator gaz RG015-1B | 154 | 100 | 115 | 0.720 |
| Regulator gaz RG020-1B | 154 | 100 | 115 | 0.688 |
| Regulator gaz RG025-1B | 154 | 100 | 115 | 0.663 |
| Regulator gaz RGD25-1B | 154 | 100 | 115 | 0.663 |
| Model regulator | A | B | C | D | Greutate (kg) |
|---|---|---|---|---|---|
| Regulator gaz RG032-1B | 243.5 | 195.5 | 206 | 194 | 3.140 |
| Regulator gaz RG040-1B | 243.5 | 195.5 | 206 | 194 | 3.060 |
| Regulator gaz RG050-1B | 301 | 245 | 264 | 235 | 5.800 |
| Regulator gaz RGD32-1B | 243.5 | 195.5 | 206 | 194 | 3.140 |
| Regulator gaz RGD40-1B | 243.5 | 195.5 | 206 | 194 | 3.060 |
| Regulator gaz RGD50-1B | 301 | 245 | 264 | 235 | 5.800 |
Seturi arcuri RG
| Tip arc | Alb | Galben | Neutru | Rosu | Negru | Albastru |
|---|---|---|---|---|---|---|
| Domeniu presiuni (mbar) | 5÷14 | 6÷22 | 10÷27 | 28÷70 | 60÷130 | 120÷300 |
Versiunea standard este echipata cu arc neutru.
Diagrame de debit

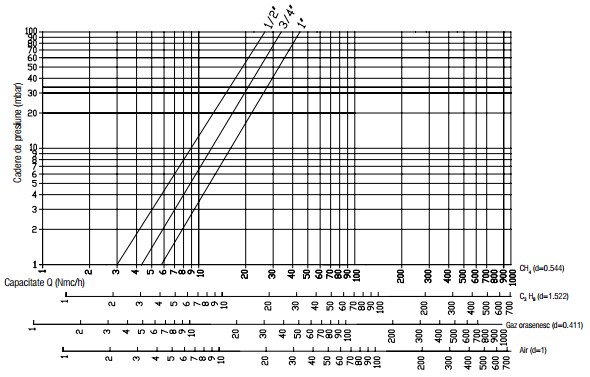

RG 1/2" - 3/4" - 1"

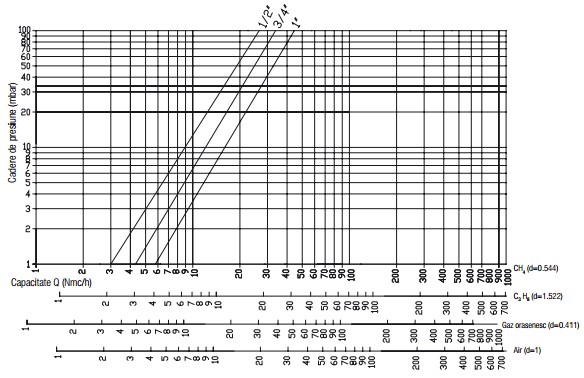

RG 1/2" - 3/4" - 1" cu filtru

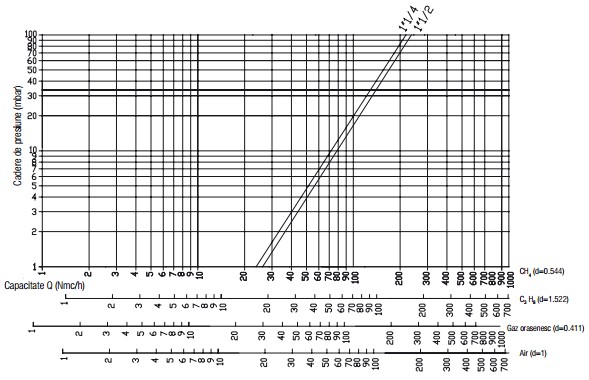

RG 1 1/4" - 1 1/2"

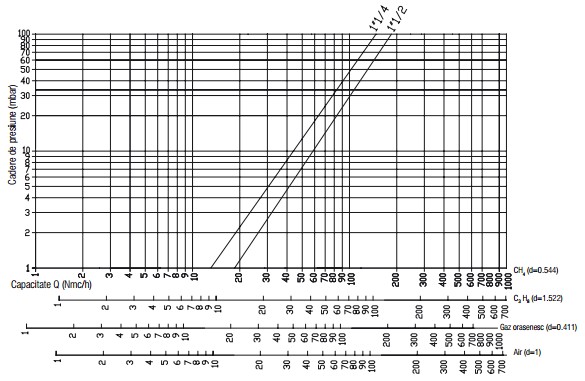

RG 1 1/4" - 1 1/2" cu filtru

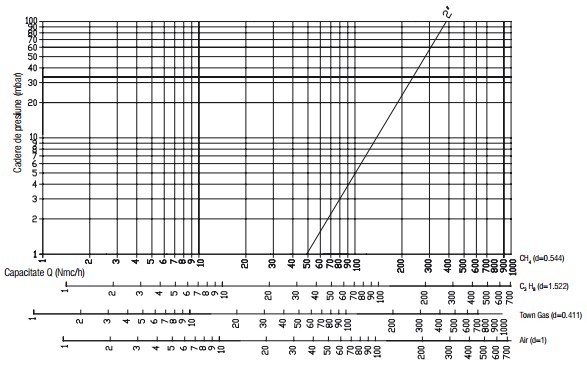

RG 2"

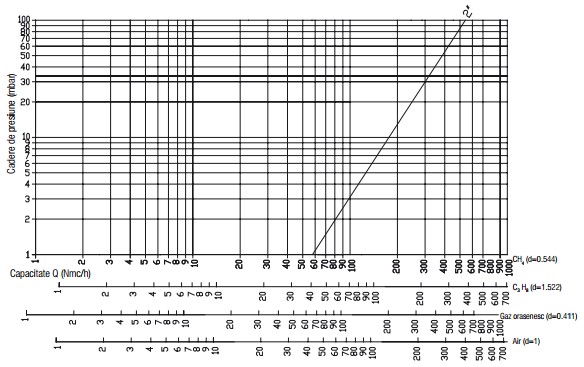

RG 2" cu filtru
Treceti cu mouse-ul peste diagramele care nu se vad in detaliu pentru a le mari.
Preturi regulatoare gaz
| Cod | Model | Preturi fara TVA |
|---|---|---|
| RG015-1B | Regulator de presiune 1/2" | 0.00 |
| RG020-1B | Regulator de presiune 3/4" | 0.00 |
| RG025-1B | Regulator de presiune 1" | 0.00 |
| RG032-1B | Regulator de presiune 1 1/4" | 0.00 |
| RG040-1B | Regulator de presiune 1 1/2" | 0.00 |
| RG050-1B | Regulator de presiune 2" | 0.00 |
| RGD25-1B | Regulator de presiune DN25 | 0.00 |
| RGD32-1B | Regulator de presiune DN32 | 0.00 |
| RGD40-1B | Regulator de presiune DN40 | 0.00 |
| RGD50-1B | Regulator de presiune DN50 | 0.00 |
| RG015-FT-1B | Regulator de presiune 1/2" cu filtru | 0.00 |
| RG020-FT-1B | Regulator de presiune 3/4" cu filtru | 0.00 |
| RG025-FT-1B | Regulator de presiune 1" cu filtru | 0.00 |
| RG032-FT-1B | Regulator de presiune 1 1/4" cu filtru | 0.00 |
| RG040-FT-1B | Regulator de presiune 1 1/2" cu filtru | 0.00 |
| RG050-FT-1B | Regulator de presiune 2" cu filtru | 0.00 |
| RGD25-FT-1B | Regulator de presiune DN25 cu filtru | 0.00 |
| RGD32-FT-1B | Regulator de presiune DN32 cu filtru | 0.00 |
| RGD40-FT-1B | Regulator de presiune DN40 cu filtru | 0.00 |
| RGD50-FT-1B | Regulator de presiune DN50 cu filtru | 0.00 |
In cazul in care pretul lipseste sau pentru o lista de discount-uri contactati-ne
direct pentru a primi o oferta.
